電機定子內繞繞線機采用松下PLC控制，X、Y、Z、S軸配合纏端子、過線，S、Z、X軸配合自動繞線，自動排線。標配滿期足線頭、線尾與過線在同側機構，可選配45°機構，滿足線頭、線尾與過線在定子異側。線頭、線尾可直接纏到端子上，也可以留線頭線尾。切換產品只需更換部品座、調用相應程序。適合單槽定子內繞產品， 可選配安全光柵，氣動剪刀，伺服張力系統(tǒng)等。
采用安川PLC控制
線頭、線尾與過線在同側機構或異側共可實現
線頭、線尾可直接纏到端子上，也可以留線頭線尾
切換產品只需更換部品座、調用相應程序
穩(wěn)定率達到99%以上
10年白夜班生產，零部件更換率為1%

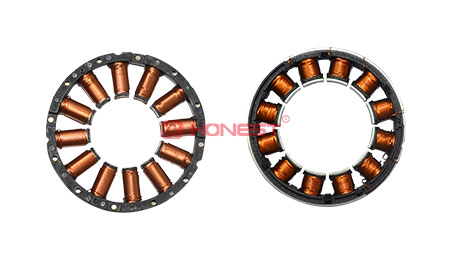

定子內繞
定子內繞
|
功能 |
參數 |
|
完成工序 |
同時繞2個或4個 |
|
適用范圍 |
外徑小于Φ150，內徑大于Φ28，定子總高度小于100mm（兩個產品外徑小于Φ150mm） |
|
適用線徑 |
Φ0.1mm-Φ1.4mm（由不同的張力器實現） |
|
繞線方式 |
X、Y、Z配合纏端子，S、Z、X配合繞線、排線 |
|
繞線速度 |
最高800r/min，與產品尺寸、線徑相關，具體速度需根據產品給定 |
|
排線、線頭、線尾處理 |
自動 |
|
功率 |
13.6KW |
|
外觀尺寸 |
1500(L)*1200(W)*1700(H)mm |
