在高功率密度電機快速發展的背景下，分塊定子憑借其模塊化結構、便于自動化繞線以及端部繞組短等優勢，已成為新能源汽車驅動電機、工業伺服系統等高端應用的重要選擇。

然而，在工程實踐中，一個關鍵問題常被忽視：是否過于關注“單個齒塊能否繞滿，而忽略了，整圓拼合后是否真正高效”？

本文聚焦一個核心命題：為什么分塊定子的“整圓槽滿率”如此重要？

因為它不僅是一個制造指標，更是決定電機最終性能能否兌現的關鍵橋梁。

一、 單塊槽滿率≠整圓性能

許多制造企業工程師在評估分塊定子時，習慣以“單塊槽滿率達到較高水平”作為工藝成功的標志。這固然重要，但存在一個根本性偏差：電機不是由孤立的齒塊工作，而是在整圓磁場中協同運行。

槽滿率的本質，是衡量定子槽內有效導體填充程度的指標，直接關聯電阻損耗、溫升特性與轉矩輸出能力。然而，當多個分塊齒段拼合成整圓后，若各塊間存在繞組不對稱、幾何錯位或填充不均，即便每一塊“看起來都繞滿了”，整機仍可能出現三相電流不平衡、氣隙磁場畸變、局部溫升過高乃至轉矩波動增大 等問題。

這些現象的根源，往往不在“有沒有銅”，而在“銅是否均勻、對稱、協同地分布在整個圓周上”。因此，整圓槽滿率不應被視為單塊槽滿率的簡單平均，而應作為一種獨立的系統級性能指標來對待。

二、 電磁性能依賴整圓對稱性

從電磁原理看，電機的轉矩來源于定子繞組產生的旋轉磁場與轉子磁場的相互作用，這要求各相安匝分布高度一致，磁動勢沿圓周接近理想正弦。

一旦某一塊因絕緣占用偏大、繞線塌陷或排布紊亂導致實際導體截面積減少，該相電阻升高、磁動勢減弱，三相對稱性即被破壞。這種“短板效應”會直接引發反電勢諧波增加、效率下降及噪聲振動惡化。

由此可見，整圓槽滿率的價值，不在于單塊的“峰值填充”，而在于全圓周的“均勻協同”。它不應被視為單塊數據的算術平均，而應作為一種獨立的系統級性能指標來定義、測量與控制。

三、 分塊結構放大工藝離散性

分塊定子的制造流程通常包括鐵芯成型、自動繞線、絕緣裝配、拼圓固定及后續固化處理等。每一環節都可能引入微小偏差，如：

（1） 鐵芯齒部尺寸存在制造公差；

（2） 導線外徑或橢圓度存在批次波動；

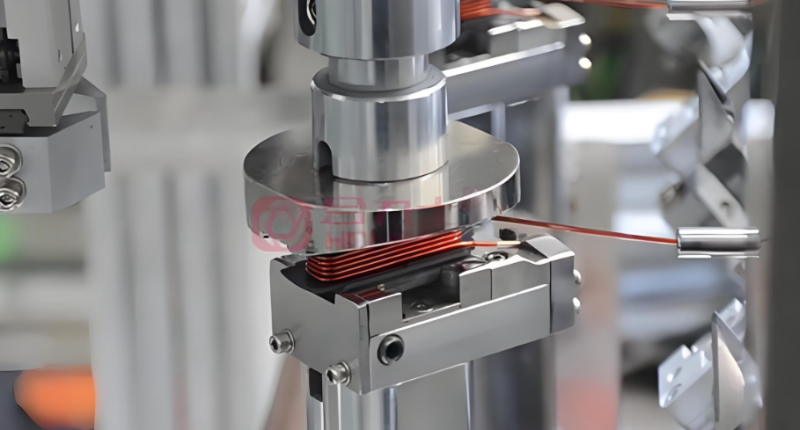

（3） 繞線過程中若張力控制不穩，易造成層間塌陷或排布紊亂；

（4） 拼圓定位存在微小角度或徑向偏差；

這些看似微不足道的離散性，在單塊測試中難以暴露，卻在整圓狀態下疊加、耦合、放大，最終體現為整圓槽滿率的不一致。更為棘手是，這種不一致一旦形成，往往難以通過后期工藝完全修正。

四、 終端只認整機性能

無論分塊定子的設計多么精巧、單塊工藝那么先進，終端始終只關心一件事：整機是否滿足性能、可靠性和壽命要求？

當前主流應用領域?qū)﹄婒?qū)動系統的驗收標準中，普遍包含三相平衡性、反電勢波形質量以及溫升均勻性的嚴格要求。這些指標背后，正是整圓槽滿率一致性的直接體現。

若僅以“單塊槽滿率達標”作為交付依據，很可能在系統級測試階段遭遇性能不達標、噪聲投訴甚至可靠性風險。

換句話說，整圓槽滿率是連接制造能力與客戶驗收的“性能翻譯器”——它把工藝細節轉化為可感知的整機表現。

五、 從模塊思維走向系統思維

要真正發揮分塊定子的優勢，行業亟需從“關注單塊工藝”轉向“保障整圓性能”的系統思維。

同時，我們也有必要對“整圓槽滿率”建立更為科學的認知。

整圓槽滿率＝所有分塊齒段在拼合狀態下，其繞組導體在整圓電磁空間中的有效、均勻、對稱分布程度。

它不僅包含“量”的維度（填充比例），更包含“質”的維度（分布一致性）。這也意味著，評價標準須從部件級延伸至系統級，制造控制也需貫穿“鐵芯-繞線 - 拼圓-測試”全鏈路。

作為專注于電機智能裝備研發與生產的企業，合利士始終認為：分塊定子的價值，不在于結構是否新穎，而在于能否在整機層面兌現設計承諾。

而實現這一承諾的關鍵，正是通過高精度、高一致性的智能裝備，確保每一塊定子不僅“繞得滿”，更能“拼得準、協同好”。

未來，隨著高壓平臺、油冷電機、超高速電驅等技術的持續發展，對整圓槽滿率一致性的要求只會更加嚴苛。唯有將“整圓性能”置于設計與制造的核心，才能真正釋放分塊定子的全部潛力——而這，也正是合利士持續創新的方向。
